商品名稱：超高分子量聚乙烯面包管
商品描述：超高分子量聚乙烯（UHMWPE）面包管是由我公司在吸收國外濾池布水布氣技術的基礎上，結合了我國各種濾池布水布氣的特點研發出來的。本產品主要適用于反沖時不排水的閉池反沖洗濾池、翻板濾池及反向濾池的布水布氣系統中。
一、產品特點
（1）耐腐蝕，吸附性小，無堵塞；預制成形，施工周期短，安裝容易，對土建施工要求低。
（2）結構合理，摩擦系數低于0.05，布水布氣均勻性好，反沖洗質量高，反沖水耗低。
（3）UPE面包管在卵石層按照級配嵌入布水布氣管之間的槽內不會移動；承托層結構穩定，反沖洗時氣、水被卵石墊層切割分配到濾層，使布水和布氣更加均勻，從而獲得更理想的氣、水反沖洗效果，不會有沙漏現象，實際使用證明UPE面包管配水配氣形式均勻、可靠，工程造價更節省。
（4）UPE面包管對于單水沖洗的濾池改造氣水反沖洗濾池也很適用，可有效降低濾池高度，有條件增加濾料層厚度，提高濾后水水質。
（5）堅固耐用，性能可靠，使用壽命是不銹鋼304面包管2-3倍，特別適用于高強度水反沖洗的過濾面積較大的翻板濾池和反向濾池。
二、翻板濾池的工藝流程

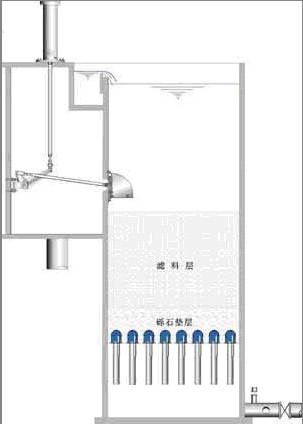

翻板濾池是瑞士蘇爾壽（Sulzer）公司采用的一種濾池布置形式。由于該濾池在反沖洗排水時排水閥在0-90°之間翻轉，故被稱為翻板濾池。其結構簡圖如下：

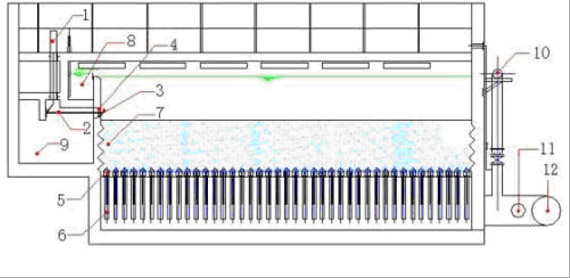

1. 翻板閥氣缸；2. 翻板閥連桿系統；3. 翻板閥閥板；4. 翻板閥閥門框；
5. 濾水異型橫管；6. 濾水異型豎管；7. 濾料層；8. 進水渠道；
9. 反沖排水渠道；10. 反沖氣管；11. 濾后水出水管；12. 反沖水管

翻板濾池的結構簡圖

翻板濾池的工作原理與其他類型氣水反沖濾池相似：原水通過進水渠經溢流堰均勻流入濾池，水以重力滲透穿過濾料層，并以恒水頭過濾后匯入集水室，見圖1；濾池反沖洗時，先關進水閥門，然后按氣沖、氣水沖、水沖3個階段開關相應的閥門，見圖2。一般重復兩次后關閉排水閥，開進水閥門，恢復到正常過濾工況。

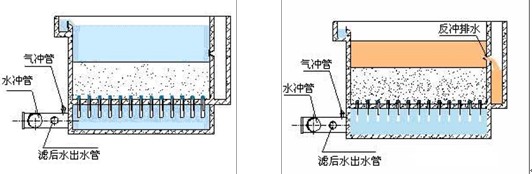

圖1  翻板濾池正常過濾狀態           　      圖2  翻板濾池反沖洗狀態

由于采用了先進的反沖洗工藝和技術先進的翻板閥，翻板濾池在氣沖、氣水混合沖、水沖3個階段中翻板閥始終是關閉的，我們可以提高反沖強度，加大濾料的碰撞和反沖水的清洗強度，這樣既提高了濾池的反沖效率又避免了濾料的流失同時又使反沖水得到了重復利用減少了反沖水的用量。由于翻板排水閥是在反沖洗結束20秒后才逐步開啟，而且第一排水時段中翻板閥只開啟45°，所以，積聚在濾池內的反沖水和懸浮物僅上部的可以排出，而池內的濾料由于比重大沉降速度快不會流失。另外，翻板濾池排水初期水頭較高更有利于水面漂浮物的排出。

三、布水布氣裝置

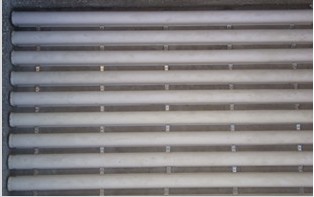

1）翻板濾池多功能UPE濾管
多功能濾管由布水布氣橫向管和布水布氣豎向管兩部分組成。按照標準翻板濾池設備的規格要求，橫向管規格及性能如下：

豎向管分為一體式和分體式兩種規格。 一體式豎向管一般采用不銹鋼材質，水管和氣管焊接成為一個整體；
分體式豎向管采用工程塑料材質，氣管和水管不焊接在一起，單獨安裝，其規格分別與一體式中的氣管、水管相同。
安裝精度：
池底平整度誤差不大于±5mm；
豎向管安裝二次澆筑板平整度誤差不大于±3mm；
豎向管安裝管頂標高水平度誤差不大于±2mm。
（2）曝氣生物濾池專用多功能UPE濾管
設備資料暫時保密，如有需要請與我公司技術部或市場部聯系。
